一、方案背景
微模塊數據機房，整合了數據中心的物理基礎設施和監控管理系統，包括配電、UPS、空調、機柜設備以及環境監測、安防監控及綜合布線等功能，具有高度集成、節約成本、節省空間和快速部署的特點，所以說微模塊是一種是智能高效的一體化機房，是未來IDC機房建設的發展趨勢。因此，如何保證微模塊數據機房內各設備正常運行，以及如何集中統一管理微模塊數據中心變得尤為重要：
 二、方案簡介
泰物智能監控管理平臺采用先進的多線程、網絡通訊、自動控制、跨平臺瀏覽等技術，對各智能設備運行狀態和運行參數進行顯示、處理和存儲，并針對各子系統之間的數據進行分析處理，實現子系統或設備的統一監控管理，從而保障監控場所重要設備的安全性與穩定性。

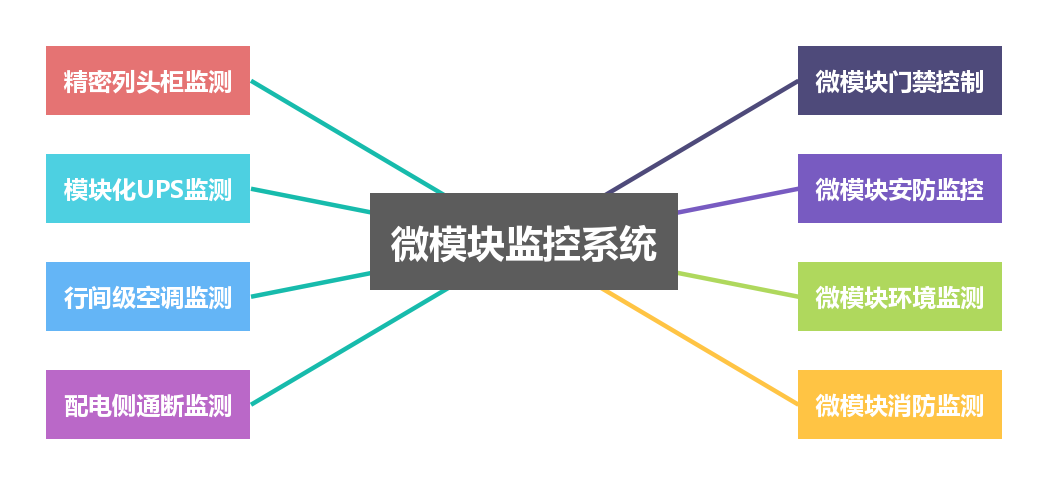

針對微模塊監控存在的問題，泰物智能監控管理平臺的主要監控對象包括：精密列頭柜監測、模塊化UPS監測、行間級空調監測、配電側通斷監測、微模塊門禁控制、微模塊安防監控、微模塊環境監測、微模塊消防監測等，使運維管理人員能夠及時準確地了解和掌握機柜的情況，并及時采取相應的措施對各種情況進行操作控制，以確保數據中心機房/配電室/監控室等的安全運行。方案架構如下：

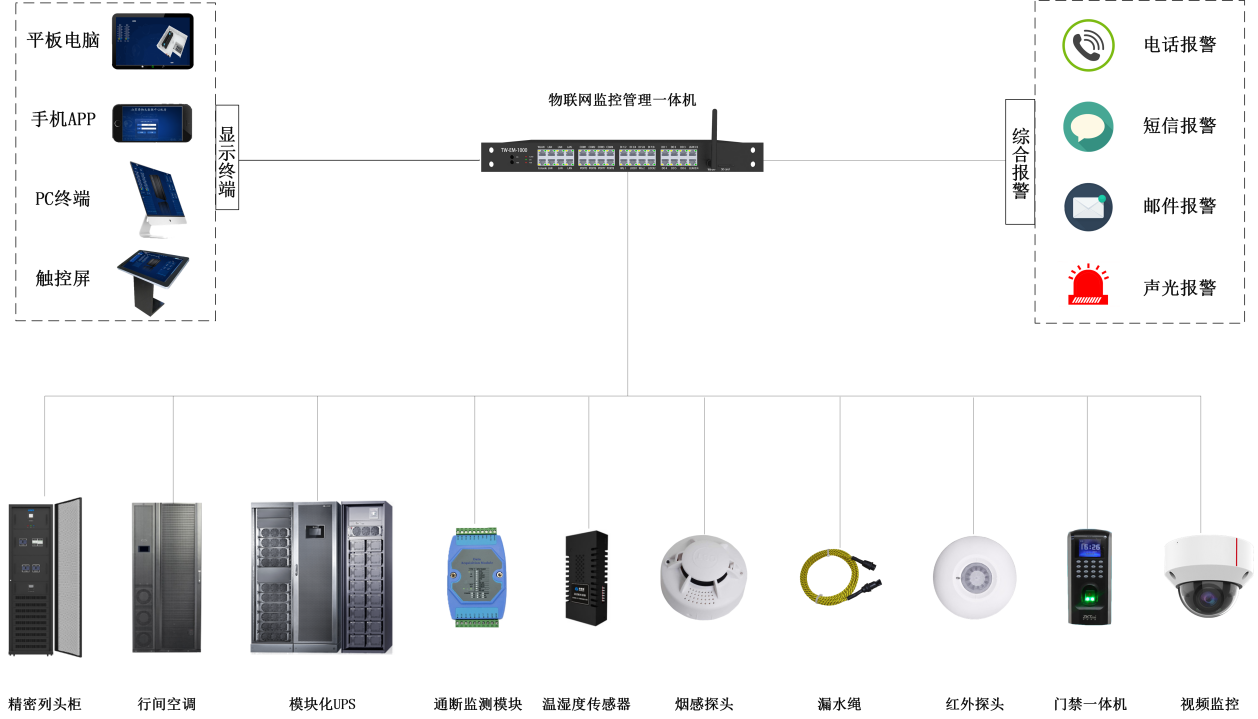

 微模塊單體監測系統架構圖

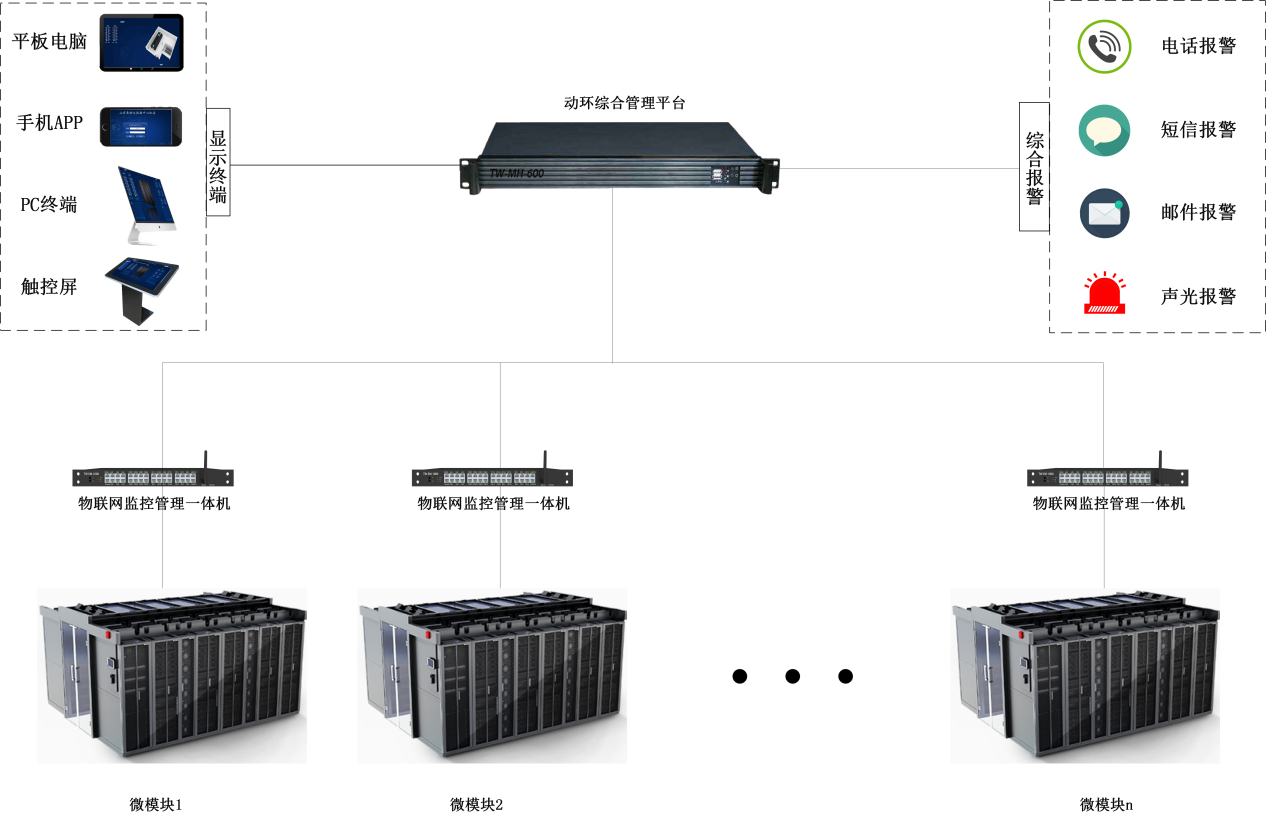

 微模塊綜合管理系統架構圖
三、方案功能
1、精密列頭柜監測：能夠監測配電柜三相輸入電壓、電流、頻率、總功、有功功率、功率因數等；支路電流、支路電壓、支路有功功率、支路無功功率、支路視在功功率、支路諧波、支路電能、支路開關狀態等。
2、模塊化UPS監測：能夠對微模塊內UPS的電壓、電流、頻率、功率、后備時間等進行實時監控；整流器與旁路的電壓、電流參數；逆變器與電池的電壓、電流及電池的后備時間、充電量，負載的電壓、電流參數顯示。
3、行間級空調監測：能夠對微模塊內回風溫度、濕度、溫度上下限、濕度上下限、溫度設定值、濕度設定值，空調、壓縮機、風機、加熱器、加濕器、除濕器等的運行狀況進行監控。
4、配電開關監測：能夠遠程監測和控制微模塊內配電開關的通、斷狀態。
5、機柜溫濕度監測：能夠實時監控微模塊內的環境溫度、濕度狀態，通過設定的閾值，超過閾值時，即以設定的方式發出告警。
6、機柜水浸探測：能夠實時監控微模塊內的漏水情況，提供歷史記錄供查詢，當發生漏水報警，即以設定的方式發出告警。
7、消防煙感探測：能夠實時監控微模塊內的消防報警情況，提供歷史記錄供查詢，當發生消防報警，即以設定的方式發出告警。
8、紅外入侵監測：監測微模塊內人體移動或門口人員進出狀態，在布防時段，有人體活動時發出報警。
9、機柜門禁管理：通過門禁一體機能夠控制微模塊門體，實時反饋微模塊門體開啟情況，監控并記錄人員的進出情況。
10、視頻監控：將視頻監控硬盤錄像機的IP地址嵌入到監控管理軟件系統中，用戶可在局域網任何地方對機房視頻系統進行監控管理。
11、智能觸控屏：集數據采集顯示于一體，內置TW-DCIMCS-2.0系統,高清電容觸摸屏，清晰直觀顯示收集數據,豐富拓展接口，使用方便快捷。
四、平臺特色
l 系統軟件同時支持B/S、C/S架構，支持對場景動力環境監控設備集中統一監控管理，可通過內外網遠程瀏覽、設置系統各項參數，修改后不需重啟系統，立刻生效；
l 系統內置3D引擎，可以實現3D機房場景的數據監控和漫游，輔助運維人員立體三維管理數據機房；
l 系統支持安卓、IOS的手機和平板進行監控，支持PC端瀏覽器和客戶端監控，各種監控終端畫面一致、分辨率一致；
l 系統支持外網穿透訪問，支持非公網固定IP和4G網絡外網訪問；
l 系統支持局域網內或專網內，分布式多微模塊設備的接入，只需部署一套集中監控管理平臺，即可進行整體監控。
l 支持第三方廠家智能設備的接口通訊協議，能夠適應不斷增加的擴展需求，定制個性化監控界面，支持微模塊設備廠家OEM；
l 系統支持4G全網通訊，不限制運營商，且支持郵件、信息以及電話同時報警， 實時記錄報警狀態；
l 所有功能軟件一體化無縫集成，禁止調用第三方或設備自帶界面，提供軟件界面功能截圖，并加蓋公章。

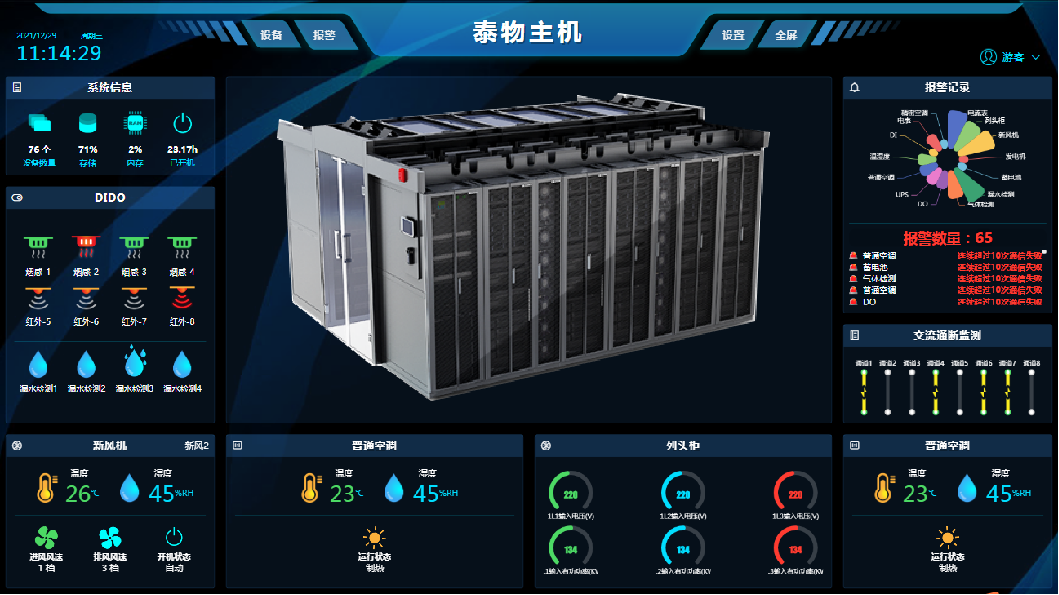

五、軟件界面
  |
|
